在 cst2013 及以前的版本中，在六面体网格剖分的过程中会使用到 fixpoints（固定点）。而在新版 cst 中，用户定义的“fixpoints”已被“mesh control items”所取代。从 2014 版本开始，之前版本的网格形式被归类为“legacy”，如下图所示：

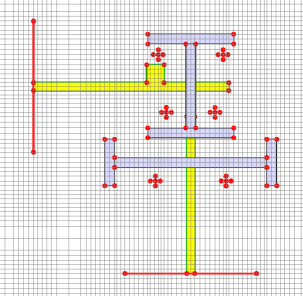

在旧版 cst 六面体网格生成的过程中，自动网格生成器将检测结构中的重要点并在这些位置定位固定点。例如某个长方体的顶点，网格视图下会将该位置标记为一个红点，这个点就是fixpoints（固定点），如下图所示。fixpoints 强制要求网格线经过该点，当然同时还要受到其它的限制，比如 ratio limit 等。此外，用户也可以自行定义或更改 fixpoints
在新版 cst 中不再使用 fixpoints。由自动网格生成器生成的 fixpoints 将由 snapping planes（捕捉平面）替代，由用户自行定义的“fixpoints”将被“mesh control items”所取代。
在新的网格生成器中，结构细节由一组自动分布的固定平面控制，这些平面称为“捕捉平面”，

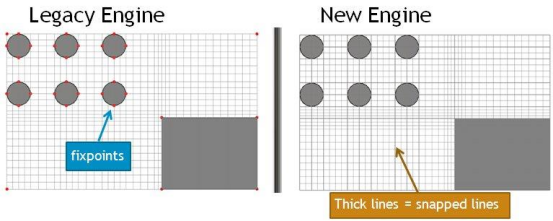

snapping planes 能将结构的重要位置识别出来并剖分到网格。下图是自动网格生成器生成的固定点（旧版）和捕捉平面（新版）的比较，图中所示的粗线就是捕捉线。

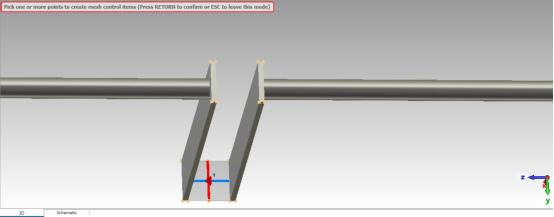

此外，用户还可以自定义网格控制项。在导航树中，点击 mesh 文件夹将会自动进入网格视图模式；在 mesh 文件夹下包含 control > mesh control items 文件夹。我们可以选中 mesh control items 文件夹并右键，在弹出的菜单中选择 create mesh control items 创建网格控制项。然后在 3d界面顶部会弹出 pick one or more points to create mesh control items 的信息提示。可以 pick 结构的特征点，拾取点之后按回车键确认，即成功创建网格控制项；创建好的网格控制点都将显示在 mesh control items 文件夹中。通过自定义网格控制项，用户可以更灵活地创建及控制网格。

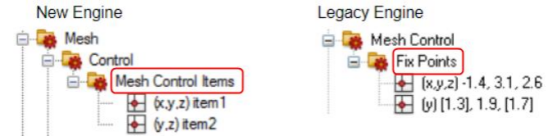

下图是用户自定义创建的网格控制项（新版）和固定点（旧版）的比较。
